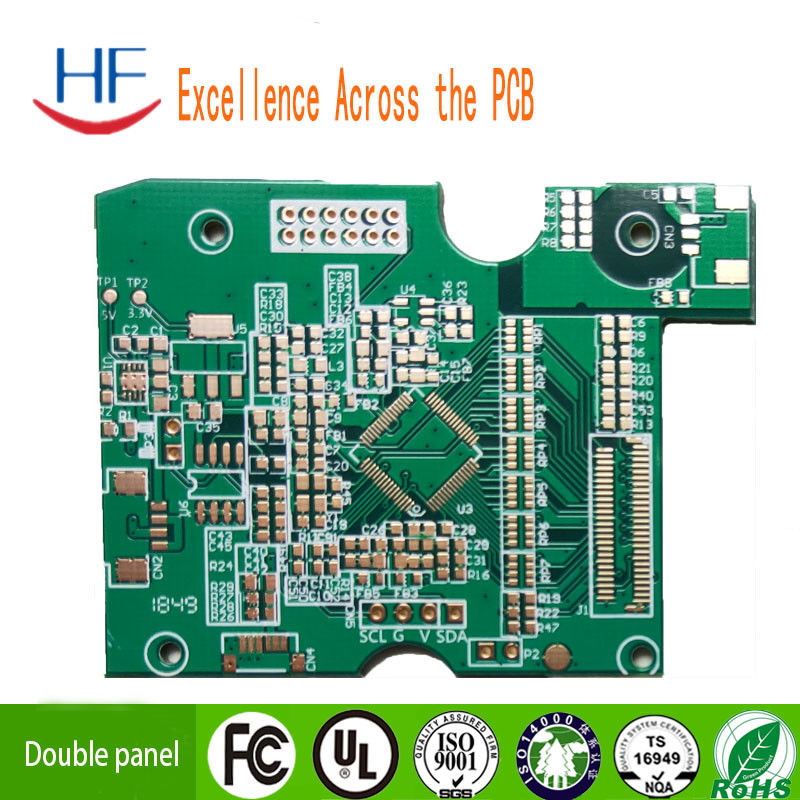

दोतरफा पीसीबी बोर्ड
>
|
|
| Place of Origin | China |
| ब्रांड नाम | HF |
| प्रमाणन | ISO CE |
| मॉडल संख्या | ओएम |
हुआफू फास्ट मल्टीलेयर सर्किट कं, लिमिटेड ग्राहकों के लिए एक पेशेवर और विश्वसनीय वन-स्टॉप पीसीबी समाधान प्रदाता है जो त्वरित मोड़ प्रोटोटाइप और छोटी मात्रा के निर्माण में विशेषज्ञता रखता है।उच्च गुणवत्ता और समय पर वितरण उत्पादों के साथ हम बाजार की व्यापक प्रशंसा जीता. हम ग्राहकों की संतुष्टि पर ध्यान केंद्रित करना जारी रखेंगे, "उच्च गुणवत्ता" और "त्वरित वितरण" के साथ, हम ग्राहकों के विश्वास के योग्य एक पीसीबी सेवा प्रदाता बनेंगे।
क्षमता
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी का थोक उत्पादन | ||
| अधिकतम परतें | 1-30 परतें | 1-14 परतें | |
| एमआईएन लाइन चौड़ाई ((मिल) | 3 मिली | 4 मिलीलीटर | |
| MIN लाइन स्पेस ((मिल) | 3 मिली | 4 मिलीलीटर | |
| मिन (मैकेनिकल ड्रिलिंग) | बोर्ड की मोटाई≤1.2 मिमी | 0.15 मिमी | 0.2 मिमी |
| बोर्ड की मोटाई ≤2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
| बोर्ड की मोटाई> 2.5 मिमी | पहलू अनुपात ≤13:1 | पहलू अनुपात ≤13:1 | |
| पहलू राशन | पहलू अनुपात ≤13:1 | पहलू अनुपात ≤13:1 | |
| बोर्ड की मोटाई | अधिकतम | 8 मिमी | 7 मिमी |
| MIN | 2 परतेंः0.2 मिमी; 4 परतें:0.35 मिमी; 6 परतेंः0.55 मिमी; 8 परतें:0.7 मिमी;10 परतें:0.9 मिमी | 2 परतेंः0.2 मिमी; 4 परतें:0.4 मिमी;6 परतेंः0.6 मिमी;8 परतें:0.8 मिमी | |
| मैक्स बोर्ड का आकार | 610*1200 मिमी | 610*1200 मिमी | |
| अधिकतम तांबे की मोटाई | 0.5-6 औंस | 0.5-6 औंस | |
| विसर्जन गोल्ड/ सोने से ढकी मोटाई |
विसर्जन स्वर्णः Au,1 ¢8u ¢ सोने की उंगलीः Au,1 ¢ 150u ¢ सोने से मढ़वाया गयाः Au,1 ¢ 150u ¢ निकेल मढ़वाया गया: 50 ¢ 500 ¢ |
||
| छेद तांबा मोटी | 25um 1mil | 25um 1mil | |
| सहिष्णुता | बोर्ड की मोटाई | बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
| सहिष्णुता का सार | ≤100 मिमी: +/-0.1 मिमी 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
≤100mm: +/-0.13mm 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
|
| प्रतिबाधा | ±10% | ±10% | |
| MIN सोल्डर मास्क ब्रिज | 0.08 मिमी | 0.10 मिमी | |
| वीआईएएस प्लग करने की क्षमता | 0.25mm-0.60mm | 0.70 मिमी--1.00 मिमी | |
आवेदन
संचार
पारंपरिक दूरसंचार उपकरण, एफटीटीपी, वीओआईपी, मल्टीमीडिया सेवाएं, डेटा नेटवर्किंग और आईटी बुनियादी ढांचे के उत्पाद, वायरलेस बुनियादी ढांचे के उत्पाद, पावर एम्पलीफायर, स्प्लिटर और संयोजक,उच्च शक्ति वाले ट्रांजिस्टरआदि।
कंप्यूटर परिधीय उपकरण
उच्च अंत प्रिंटर, केबल मॉडेम, वायरलेस राउटर, आईपी टेलीफोन, उपभोक्ता और कार्यालय उत्पाद, बैंकिंग प्रणाली आदि।
उपभोक्ता
कंप्यूटर, टेलीविजन, कैमरे, डिजिटल वीडियो रिकॉर्डर (डीवीआर), हैंडहेल्ड उत्पाद, एलईडी आदि।
मोटर वाहन
यात्रियों की सुरक्षा प्रणाली, इंजन नियंत्रण प्रणाली, एयर बैग, कर्षण नियंत्रण उत्पाद आदि।
उच्च अंत कंप्यूटिंग और भंडारण
उच्च प्रदर्शन वाला कंप्यूटर और सर्वर, मेनफ्रेम सिस्टम और भंडारण उपकरण, मेमोरी आदि।
उद्योग
विद्युत आपूर्ति, मुख्य नियंत्रण कक्ष, मॉनिटर, सीसीटीवी उत्पाद, ऑटोमोटिव नियंत्रण उपकरण, औद्योगिक रोबोट, अभिगम नियंत्रण उत्पाद आदि
चिकित्सा
चुंबकीय अनुनाद इमेजिंग (एमआरआई), कम्प्यूटरीकृत टोमोग्राफी (सीटी), आपातकालीन प्रतिक्रिया डिफिब्रिलेशन इकाइयां, रोगी निगरानी, प्रत्यारोपित उपकरण, रोबोटिक सर्जरी प्रणाली,बायोमेट्रिक और नैदानिक उपकरणआदि।
सैन्य
उपग्रह, रडार, विमान, नियंत्रण इकाई, संचार उपकरण आदि।
परीक्षण और माप
बिजली मीटर, विद्युत परीक्षक, ताप परीक्षक, प्रकाश परीक्षक, नेटवर्क परीक्षक, गैस और तेल परीक्षक, अवरक्त उत्पाद, अर्धचालक परीक्षण उपकरण, डीयूटी और जांच कार्ड, वेफर निरीक्षण प्रणाली,आदि.
लाभ
1पीसीबी कारखाने सीधे
2. व्यापक गुणवत्ता नियंत्रण प्रणाली
3प्रतिस्पर्धी मूल्य
448 घंटों में तेजी से वितरण का समय।
5प्रमाणपत्र (ISO/UL E354810/RoHS)
6निर्यात सेवा में 9 वर्ष का अनुभव
7कोई MOQ/MOV नहीं।
8उच्च गुणवत्ता, AOI (स्वचालित ऑप्टिकल निरीक्षण), QA/QC, फ्लाइंग पोर्टेबल, टेस्टिंग आदि के माध्यम से सख्त।
