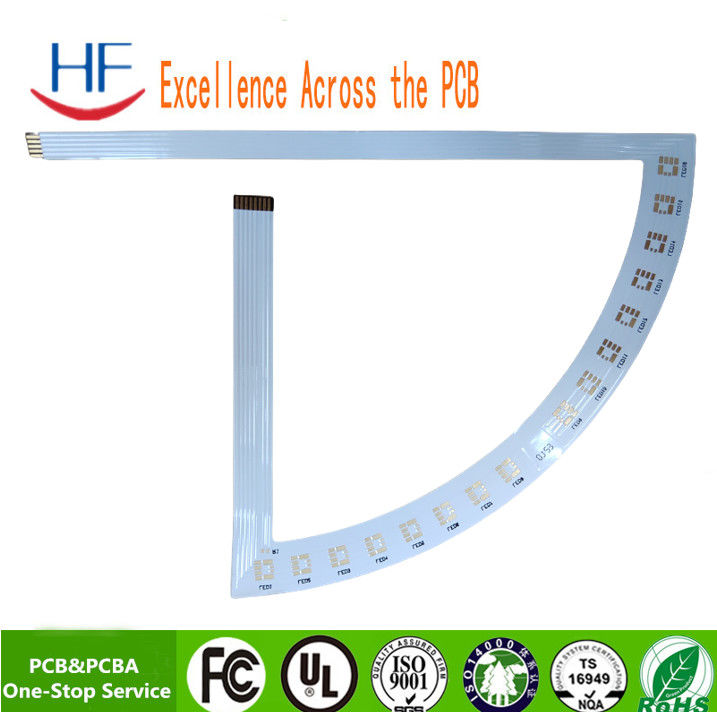

एलईडी लाइट्स एकल पक्षीय पीसीबी बोर्ड मदरबोर्ड असेंबली एल्यूमीनियम आधार के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HF |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | एल्यूमीनियम पीसीबी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | बॉक्स |
| प्रसव के समय: | 5 ~ 8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
|
विस्तार जानकारी |
|||
| सामग्री: | एल्यूमीनियम | परत की गिनती: | 1 |
|---|---|---|---|
| बोर्ड की मोटाई: | 1.2 | तांबे की मोटाई: | एक आउंस |
| लोडर कलर: | सफेद | silkscreen: | काला |
| सतही परिष्करण: | एचएएसएल (सीसा रहित) | सेवा: | वन स्टॉप टर्नकी सेवा |
| हाई लाइट: | एकल पक्षीय पीसीबी बोर्ड असेंबली,एल्यूमीनियम आधार एकल पक्षीय पीसीबी बोर्ड,एलईडी असेंबली पीसीबी मदरबोर्ड |
||
उत्पाद विवरण
|
परत की संख्याः |
1 परत |
|
सामग्रीः |
AL |
|
खत्म मोटाईः |
1.6 मिमी |
|
तांबा: |
35UM |
|
पीसीबी आकारः |
80X80 मिमी |
|
लाइन चौड़ाई/लाइन स्थान |
10/10मिल |
|
न्यूनतम छेद का आकारः |
0.5 मिमी |
| सतह का परिष्करण: | HASL |
|
सफेद सोल्डर मास्क |
|
|
|
काली सिल्कस्क्रीन |
|
|
अर्ध-छेदों का पीसने और प्लैटिंग |
|
|
सीएनसी/एक पैनल 8 विभिन्न प्रकारों के साथ |
आवेदन
उत्पादों को उच्च तकनीक उद्योगों की एक विस्तृत श्रृंखला में लागू किया जाता है जैसेः एलईडी, दूरसंचार, कंप्यूटर अनुप्रयोग, प्रकाश व्यवस्था, गेम मशीन, औद्योगिक नियंत्रण, बिजली,ऑटोमोबाइल और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स, ect. बाजार के लिए निरंतर काम और प्रयास के द्वारा, उत्पादों के निर्यात अमेरिकी, कनाडा, यूरोप काउंटी, अफ्रीका और अन्य एशिया-प्रशांत देशों
क्षमता
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी का थोक उत्पादन | ||
| अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
| एमआईएन लाइन चौड़ाई (मिल) | 3 मिली | 4 मिलीलीटर | |
| MIN लाइन स्पेस ((मिल) | 3 मिली | 4 मिलीलीटर | |
| मिन (मैकेनिकल ड्रिलिंग) | बोर्ड की मोटाई≤1.2 मिमी | 0.15 मिमी | 0.2 मिमी |
| बोर्ड की मोटाई ≤2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
| बोर्ड की मोटाई> 2.5 मिमी | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
| पहलू राशन | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
| बोर्ड की मोटाई | अधिकतम | 8 मिमी | 7 मिमी |
| MIN | 2 परतेंः0.2 मिमी; 4 परतें:0.35 मिमी; 6 परतेंः0.55 मिमी; 8 परतें:0.7 मिमी;10 परतें:0.9 मिमी | 2 परतेंः0.2 मिमी; 4 परतें:0.4 मिमी;6 परतें:0.6 मिमी;8 परतें:0.8 मिमी | |
| मैक्स बोर्ड आकार | 610*1200 मिमी | 610*1200 मिमी | |
| अधिकतम तांबे की मोटाई | 0.5-6 औंस | 0.5-6 औंस | |
| विसर्जन गोल्ड/ सोने से ढकी मोटाई |
विसर्जन स्वर्णः Au,1 ¢8u ¢ स्वर्ण उंगलीः Au,1 ¢ 150u ¢ सोने से ढँका हुआः Au,1 ¢ 150u ¢ निकेल लेपित: 50 ¢ 500 ¢ |
||
| छेद तांबा मोटी | 25um 1mil | 25um 1mil | |
| सहिष्णुता | बोर्ड की मोटाई | बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
| सहिष्णुता का सार | ≤100 मिमी: +/-0.1 मिमी 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
≤100mm: +/-0.13mm 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
|
| प्रतिबाधा | ±10% | ±10% | |
| MIN सोल्डर मास्क ब्रिज | 0.08 मिमी | 0.10 मिमी | |
| वीआईएएस प्लग करने की क्षमता | 0.25mm-0.60mm | 0.70 मिमी--1.00 मिमी | |
लाभ
1पीसीबी कारखाने सीधे
2. व्यापक गुणवत्ता नियंत्रण प्रणाली
3प्रतिस्पर्धी मूल्य
4- 48 घंटे में तेजी से शिपमेंट का समय।
5प्रमाणपत्र (ISO/UL E354810/RoHS)
6निर्यात सेवा में 9 वर्ष का अनुभव
7कोई MOQ/MOV नहीं।
8उच्च गुणवत्ता, AOI (स्वचालित ऑप्टिकल निरीक्षण), QA/QC, फ्लाइंग पोर्टेबल, टेस्टिंग आदि के माध्यम से सख्त।
