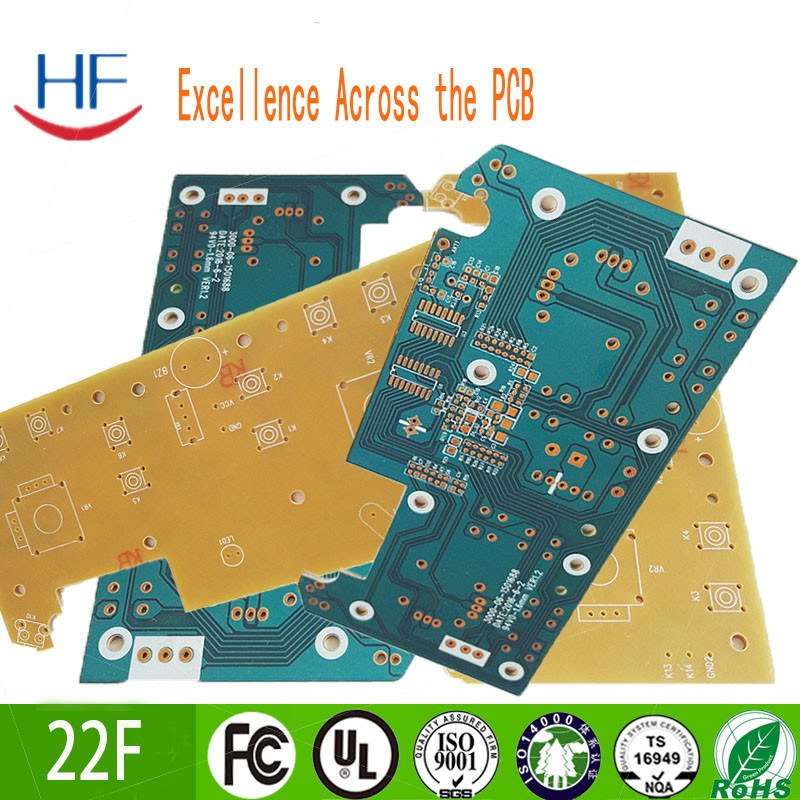

2 औंस एकल पक्षीय पीसीबी बोर्ड निर्माण सोना चढ़ाना 0.6 मिमी तांबा FR4 आधार

परिचय:

पीसीबी के सबसे बुनियादी पर ध्यान केंद्रित करें, एक तरफ केंद्रित घटकों, तार के दूसरे पक्ष केंद्रित है। क्योंकि तार केवल एक तरफ दिखाई देते हैं, इसलिए इस प्रकार के पीसीबी को एकल पक्षीय पीसीबी कहा जाता है।

एकल पैनल वायरिंग आरेख को नेटवर्क प्रिंटिंग के साथ प्राथमिकता दी जाती है, यानी प्रतिरोध एजेंट पर मुद्रित तांबे की सतह में, चिह्न पर मुद्रित उत्कीर्णन के बाद वेल्डिंग प्रतिरोध को रोकने के लिए,और फिर भागों गाइड छेद और उपस्थिति को पूरा करने के लिए पंचिंग प्रसंस्करण रास्ताइसके अतिरिक्त, विभिन्न उत्पादों की एक छोटी मात्रा का हिस्सा, फोटोग्राफिक विधि के फोटोसेंसिटिव प्रतिरोधी एजेंट बनाने के पैटर्न का उपयोग कर रहे हैं।

ऑपरेटिंग तापमान 130 से 230 डिग्री सेल्सियस तक होता है। एकल पक्षीय बोर्डों में कार्बनिक सतह संरक्षण (ओएसपी), विसर्जन चांदी, टिन,और सोने के साथ साथ दोनों सीसा या सीसा मुक्त गर्म हवा मिलाप स्तर (HASL).
