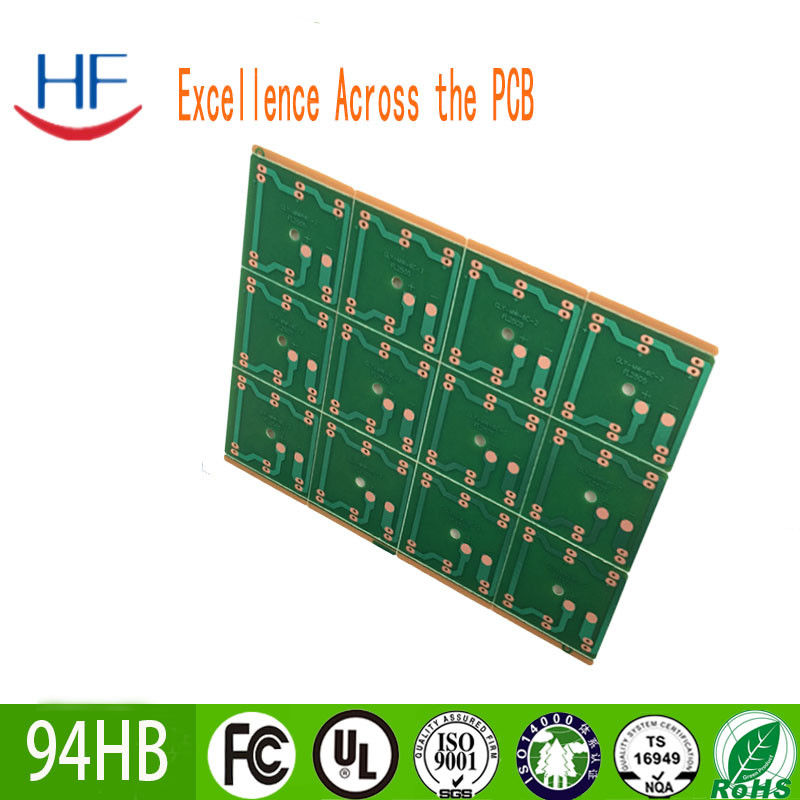

मुद्रित 94v0 एलईडी बोर्ड FR-4 Cem 3 पीसीबी कठोर विसर्जन सोना
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HF |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | पीसीबी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग, उच्च गुणवत्ता वाला कार्टन |
| प्रसव के समय: | 5 ~ 8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह दस हजार वर्ग मीटर |
|
विस्तार जानकारी |
|||
| मूलभूत सामग्री:: | एफआर-4 | परत की गिनती: | 2-4-6-8-10-12-16-20-22-28 परत |
|---|---|---|---|
| बोर्ड की मोटाई:: | 0.6 ~ 1.0 ~ 1.2 ~ 1.6 ~ 2.0 ~ 2.5 ~ 3.0 ~ 3.2 मिमी | तांबे की मोटाई:: | 1-4oz |
| सोल्डर रंग: | हरा, लाल, काला, पीला, सफेद, नीला | सिल्क स्क्रीन रंग: | सफेद काला पीला |
| सतही परिष्करण: | एचएएसएल, ईएनआईजी, ओएसपी, एचएएसएल सीसा रहित, स्प्रे टिन | सेवा: | ओईएम सेवाएं प्रदान की गईं, पीसीबी/घटक सोर्सिंग/सोल्डरिंग/प्रोग्रामिंग/परीक्षण.., वन-स्टॉप टर्नकी सेव |
| हाई लाइट: | कठोर 94v0 एलईडी बोर्ड,मुद्रित 94v0 एलईडी बोर्ड,कठोर सीएम 3 पीसीबी |
||
उत्पाद विवरण
क्षमता
| श्रेणी | परियोजना | विवरण |
| आधार सामग्री | fr-4, PTFE, Polyimide | साधारण टीजी, मध्यम टीजी, उच्च टीजी, हेलोजन मुक्त, कम डीके, कम हानि, उच्च सीटीआई, पीटीएफई |
| परत | कठोर पीसीबी | 1-32LAYER |
| एफपीसी पीसीबी | 0-10LAYER | |
| कठोर-लचीला पीसीबी | 2-18LAYER | |
| बोर्ड की मोटाई | कठोर पीसीबी | 0.4-6.0MM |
| एफपीसी पीसीबी | 0.05-0.36MM | |
| कठोर-लचीला पीसीबी | 0.4-6.0MM | |
| तांबे की मोटाई | आंतरिक परत | 0.5-8.0 OZ |
| बाहरी परत | 0.5-8.0 OZ | |
| सतह का परिष्करण | हस्ल | 0.3-1.0um |
| विसर्जन सोना | 0.025-0.1um | |
| ओएसपी | 0.2-0.6um | |
| विसर्जन टिन | 0.8-1.2um | |
| सोल्डर मास्क का रंग | बाहरी परत | हरे, काले, सफेद, नीले, पीले, लाल |
| वर्ण का रंग | बाहरी परत | सफेद, काला, पीला |
| न्यूनतम रेखा चौड़ाई | आंतरिक परत | 0.05/0.05MM |
| बाहरी परत | 0.05/0.05MM | |
| मिन. रेखा अंतर | आंतरिक परत | 0.05/0.05MM |
| बाहरी परत | 0.05/0.05MM | |
| ड्रिल होल | मैक्स डिलिंग डैमेटर | 6.5 एमएम |
| मिन डिलिंग व्यास | 0.1 मिमी | |
| मिनस्लॉट | 0.60एमएम | |
| ड्रिलिग सहिष्णुता | पीटीएचः+/-0.075 मिमी एनपीटीएचः+/-0.05 मिमी | |
| स्लॉट सहिष्णुता | पीटीएचः+/-0.10 मिमी एनपीटीएचः+/-0.05 मिमी | |
| बोर्ड का आकार | कठोर पीसीबी | 800*2000MM |
| एफपीसी पीसीबी | 200*800 मिमी | |
| कठोर-लचीला पीसीबी | 200*500 मिमी | |
| ड्रिल पहलू अनुपात | यांत्रिक छेद | 12.0:1.0 |
| अंधा छेद | 1.0:1.0 | |
| सोल्डर मास्क ब्रिज | हरी तेल | 0.08MM |
| सफेद, नीला, पीला, लाल | 0.1 एमएम | |
| काला तेल | 0.12 एमएम | |
| झुकाव और मोड़ | कठोर पीसीबी | 0.5-0.75% |
| कोर की मोटाई | कठोर पीसीबी | 0.075MM (कापर को छोड़कर) |
| राल प्लग छेद | छेद का आकार | 0.2-0.35 मिमी |
| कार्बन तेल | मोटाई | 10um(मिनट) |
| वी-कट | कठोर पीसीबी | 30 45 60 (सहिष्णुताः + / - 5 डिग्री) |
| प्रतिबाधा | 50-120 ओम | सहिष्णुताः + / - 10 % |
| पीपी प्रकार | आम तौर पर प्रयोग किया जाता है | 1080,21167628106 |
लाभ
1पीसीबी कारखाने सीधे
2. व्यापक गुणवत्ता नियंत्रण प्रणाली
3प्रतिस्पर्धी मूल्य
4- 24 घंटे में तेजी से शिपमेंट का समय।
5प्रमाणपत्र (ISO/UL E354810/RoHS)
6निर्यात सेवा में 10 वर्ष का अनुभव
7कोई MOQ/MOV नहीं।
8उच्च गुणवत्ता, AOI (स्वचालित ऑप्टिकल निरीक्षण), QA/QC, फ्लाइंग पोर्टेबल, टेस्टिंग आदि के माध्यम से सख्त।
टैगः
एकतरफा पीसीबी
दोतरफा पीसीबी
मल्टीलेयर सर्किट पीसीबी
मल्टीलेयर एचडीआई सर्किट पीसीबी
एफपीसी-लचीला पीसीबी
कठोर-लचीला पीसीबी
एलईडी रोशनी पीसीबी
पीसीबीए
एसएमटी पीसीबी
पीसीबी लेआउट और डिजाइन
इस उत्पाद के बारे में अधिक जानकारी जानना चाहते हैं
