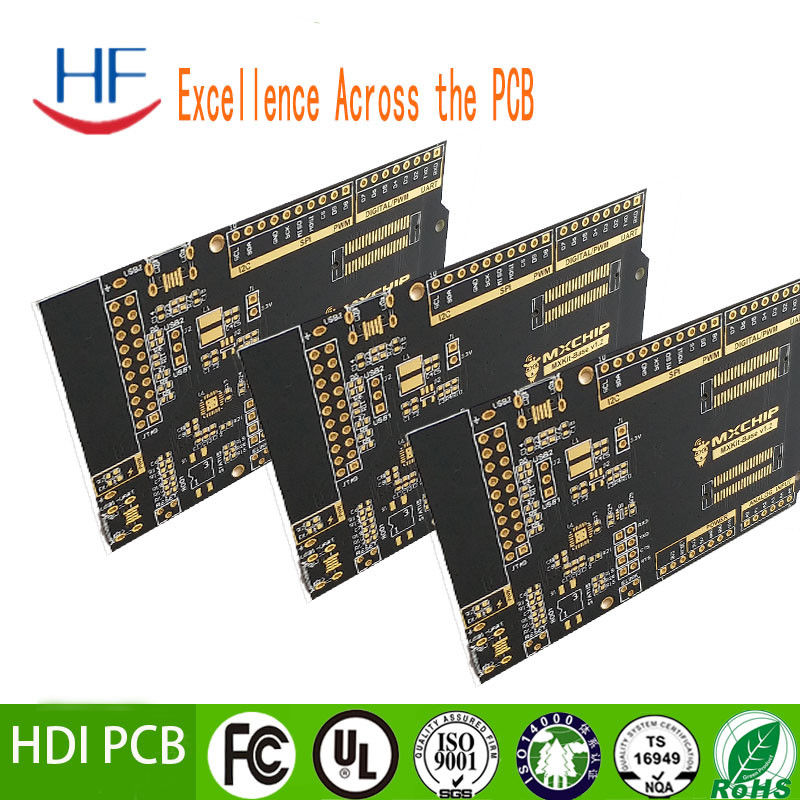

डबल साइड एचडीआई पीसीबी फैब्रिकेशन असेंबली ऑनलाइन 3.2MM उद्धरण
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HF |
प्रमाणन: | ISO CE |
मॉडल संख्या: | एचडीआई मुद्रित सर्किट बोर्ड |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 5 पीसी |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | बॉक्स |
प्रसव के समय: | 5 ~ 8 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
आपूर्ति की क्षमता: | दस हजार वर्ग मीटर/माह |
विस्तार जानकारी |
|||
आधार सामग्री: | एफआर-4 | परतों की संख्या: | 1-32 परत |
---|---|---|---|
बोर्ड की मोटाई: | 0.4-3.2 मिमी | तांबे की मोटाई: | 1-6 ऑउंस |
मिलाप मुखौटा रंग: | हरा, नीला, सफेद, लाल, काला, पीला | सिल्कस्क्रीन रंग: | सफेद काला पीला |
मिन। छेद का आकार: | 3 मील | सतही परिष्करण: | एचएएसएल (लेड फ्री) / इमर्शन गोल्ड / ओएसपी / इमर्शन टिन / इमर्शन सिल्वर |
हाई लाइट: | डबल साइड एचडीआई पीसीबी निर्माण,एचडीआई पीसीबी निर्माण उद्धरण,3.2एमएम पीसीबी असेंबली का उद्धरण |
उत्पाद विवरण
हुआफू फास्ट मल्टीलेयर सर्किट कं, लिमिटेडत्वरित मोड़ प्रोटोटाइप और छोटी मात्रा के निर्माण में विशेषज्ञ ग्राहकों के लिए एक पेशेवर और विश्वसनीय वन-स्टॉप पीसीबी समाधान प्रदाता है।उच्च गुणवत्ता और समय पर वितरण के उत्पादों के साथ हमने बाजार की व्यापक प्रशंसा हासिल की।हम ग्राहकों की संतुष्टि पर ध्यान केंद्रित करना जारी रखेंगे, "उच्च गुणवत्ता" और "त्वरित वितरण" के साथ, हम ग्राहकों के विश्वास के योग्य एक पीसीबी सेवा प्रदाता बन जाएंगे।
विद्युत आपूर्ति, मुख्य नियंत्रण कक्ष, मॉनिटर, सीसीटीवी उत्पाद, ऑटोमोटिव नियंत्रण उपकरण, औद्योगिक रोबोट, अभिगम नियंत्रण उत्पाद आदि
चिकित्सा
चुंबकीय अनुनाद इमेजिंग (एमआरआई), कम्प्यूटरीकृत टोमोग्राफी (सीटी), आपातकालीन प्रतिक्रिया डिफिब्रिलेशन इकाइयां, रोगी निगरानी, प्रत्यारोपित उपकरण, रोबोटिक सर्जरी प्रणाली,बायोमेट्रिक और नैदानिक उपकरणआदि।
सैन्य
उपग्रह, रडार, विमान, नियंत्रण इकाई, संचार उपकरण आदि।
परीक्षण और माप
बिजली मीटर, विद्युत परीक्षक, ताप परीक्षक, प्रकाश परीक्षक, नेटवर्क परीक्षक, गैस और तेल परीक्षक, अवरक्त उत्पाद, अर्धचालक परीक्षण उपकरण, डीयूटी और जांच कार्ड, वेफर निरीक्षण प्रणाली,आदि.
क्षमता
उच्च परिशुद्धता प्रोटोटाइप | पीसीबी का थोक उत्पादन | ||
अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
एमआईएन लाइन चौड़ाई (मिल) | 3 मिली | 4 मिलीलीटर | |
MIN लाइन स्पेस ((मिल) | 3 मिली | 4 मिलीलीटर | |
मिन (मैकेनिकल ड्रिलिंग) | बोर्ड की मोटाई≤1.2 मिमी | 0.15 मिमी | 0.2 मिमी |
बोर्ड की मोटाई ≤2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
बोर्ड की मोटाई> 2.5 मिमी | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
पहलू राशन | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
बोर्ड की मोटाई | अधिकतम | 8 मिमी | 7 मिमी |
MIN | 2 परतेंः0.2 मिमी; 4 परतें:0.35 मिमी; 6 परतेंः0.55 मिमी; 8 परतें:0.7 मिमी;10 परतें:0.9 मिमी | 2 परतेंः0.2 मिमी; 4 परतें:0.4 मिमी;6 परतें:0.6 मिमी;8 परतें:0.8 मिमी | |
मैक्स बोर्ड आकार | 610*1200 मिमी | 610*1200 मिमी | |
अधिकतम तांबे की मोटाई | 0.5-6 औंस | 0.5-6 औंस | |
विसर्जन गोल्ड/ सोने से ढकी मोटाई |
विसर्जन स्वर्णः Au,1 ¢8u ¢ स्वर्ण उंगलीः Au,1 ¢ 150u ¢ सोने से ढँका हुआः Au,1 ¢ 150u ¢ निकेल लेपित: 50 ¢ 500 ¢ |
||
छेद तांबा मोटी | 25um 1mil | 25um 1mil | |
सहिष्णुता | बोर्ड की मोटाई | बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
सहिष्णुता का सार | ≤100 मिमी: +/-0.1 मिमी 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
≤100mm: +/-0.13mm 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
|
प्रतिबाधा | ±10% | ±10% | |
MIN सोल्डर मास्क ब्रिज | 0.08 मिमी | 0.10 मिमी | |
वीआईएएस प्लग करने की क्षमता | 0.25mm-0.60mm | 0.70 मिमी--1.00 मिमी |
लाभ
1पीसीबी कारखाने सीधे
2. व्यापक गुणवत्ता नियंत्रण प्रणाली
3प्रतिस्पर्धी मूल्य
4- 48 घंटे में तेजी से शिपमेंट का समय।
5प्रमाणपत्र (ISO/UL E354810/RoHS)
6निर्यात सेवा में 10 वर्ष का अनुभव
7कोई MOQ/MOV नहीं।
8उच्च गुणवत्ता, AOI (स्वचालित ऑप्टिकल निरीक्षण), QA/QC, फ्लाइंग पोर्टेबल, टेस्टिंग आदि के माध्यम से सख्त।
