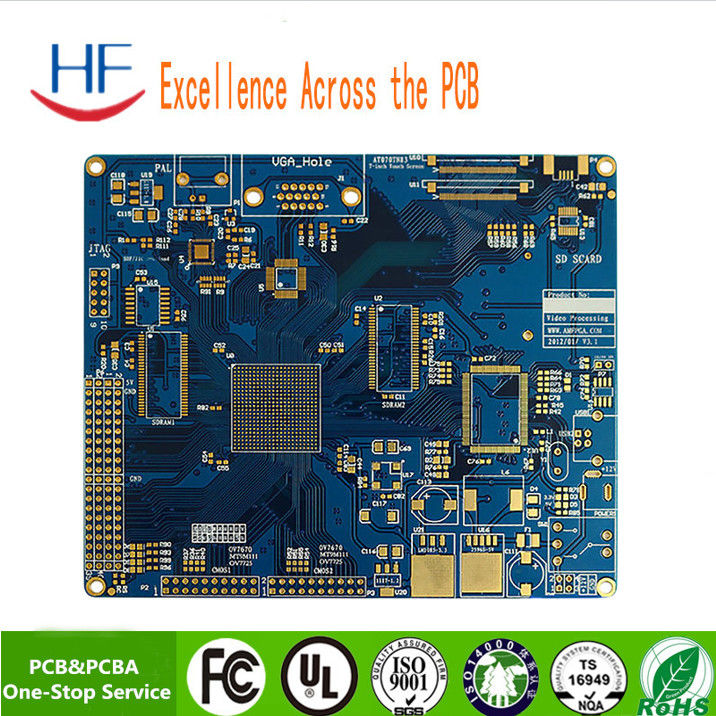

क्रॉस ब्लाइंड दफन छेद 8-12 परतें HASL FR4 HDI पीसीबी बोर्ड 3mil
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HF |
| प्रमाणन: | ISO CE |
| मॉडल संख्या: | पीसीबी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 5 पीसी |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | वैक्यूम पैकिंग, उच्च गुणवत्ता वाला कार्टन |
| प्रसव के समय: | 5 ~ 8 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह दस हजार वर्ग मीटर |
|
विस्तार जानकारी |
|||
| मूलभूत सामग्री:: | एफआर4, रोजर्स, एल्युमीनियम, हाइट टीजी | प्लाई की संख्या: | 2-4-6-8-10-12-16-20-22-28 परत |
|---|---|---|---|
| बोर्ड की मोटाई:: | 0.6 ~ 1.0 ~ 1.2 ~ 1.6 ~ 2.0 ~ 2.5 ~ 3.0 ~ 3.2 मिमी | तांबे की मोटाई:: | 1-4oz |
| सोल्डर रंग: | हरा, लाल, काला, पीला, सफेद, नीला | सिल्कस्क्रीन रंग: | सफ़ेद, काला, पीला |
| सतही परिष्करण:: | एचएएसएल (सीसा रहित)/इमर्शन गोल्ड/ओएसपी/इमरशन टिन/इमरशन सिल्वर | मिन। छेद का आकार: | 3 मील |
| सेवा: | ओईएम सेवाएं प्रदान की गईं, पीसीबी/घटक सोर्सिंग/सोल्डरिंग/प्रोग्रामिंग/परीक्षण.., वन-स्टॉप टर्नकी सेव | आवेदन: | इलेक्ट्रॉनिक्स डिवाइस, आरयू 94v0 पीसीबी मुद्रित सर्किट बोर्ड, उपभोक्ता इलेक्ट्रॉनिक्स, कठोर एफपीसी, |
| हाई लाइट: | FR4 HDI पीसीबी बोर्ड,एचएएसएल एचडीआई पीसीबी बोर्ड,3mil इलेक्ट्रॉनिक पीसीबी बोर्ड |
||
उत्पाद विवरण
क्रॉस-ब्लाइंड दफन छेद पीसीबी 8-12 परतें उच्च आदेश एचडीआई पीसीबी
क्षमता
| उच्च परिशुद्धता प्रोटोटाइप | पीसीबी का थोक उत्पादन | ||
| अधिकतम परतें | 1-28 परतें | 1-14 परतें | |
| एमआईएन लाइन चौड़ाई (मिल) | 3 मिली | 4 मिलीलीटर | |
| MIN लाइन स्पेस ((मिल) | 3 मिली | 4 मिलीलीटर | |
| मिन (मैकेनिकल ड्रिलिंग) | बोर्ड की मोटाई≤1.2 मिमी | 0.15 मिमी | 0.2 मिमी |
| बोर्ड की मोटाई ≤2.5 मिमी | 0.2 मिमी | 0.3 मिमी | |
| बोर्ड की मोटाई> 2.5 मिमी | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
| पहलू राशन | पहलू राशन≤13:1 | पहलू राशन≤13:1 | |
| बोर्ड की मोटाई | अधिकतम | 8 मिमी | 7 मिमी |
| MIN | 2 परतेंः0.2 मिमी; 4 परतें:0.35 मिमी; 6 परतेंः0.55 मिमी; 8 परतें:0.7 मिमी;10 परतें:0.9 मिमी | 2 परतेंः0.2 मिमी; 4 परतें:0.4 मिमी;6 परतें:0.6 मिमी;8 परतें:0.8 मिमी | |
| मैक्स बोर्ड आकार | 610*1200 मिमी | 610*1200 मिमी | |
| अधिकतम तांबे की मोटाई | 0.5-6 औंस | 0.5-6 औंस | |
| विसर्जन गोल्ड/ सोने से ढकी मोटाई |
विसर्जन स्वर्णः Au,1 ¢8u ¢ स्वर्ण उंगलीः Au,1 ¢ 150u ¢ सोने से ढँका हुआः Au,1 ¢ 150u ¢ निकेल लेपित: 50 ¢ 500 ¢ |
||
| छेद तांबा मोटी | 25um 1mil | 25um 1mil | |
| सहिष्णुता | बोर्ड की मोटाई | बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
बोर्ड की मोटाई≤1.0 मिमीः+/-0.1 मिमी 1.0 मिमी |
| सहिष्णुता का सार | ≤100 मिमी: +/-0.1 मिमी 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
≤100mm: +/-0.13mm 100< ≤300 मिमी: +/-0.15 मिमी >300 मिमी: +/-0.2 मिमी |
|
| प्रतिबाधा | ±10% | ±10% | |
| MIN सोल्डर मास्क ब्रिज | 0.08 मिमी | 0.10 मिमी | |
| वीआईएएस प्लग करने की क्षमता | 0.25mm-0.60mm | 0.70 मिमी--1.00 मिमी | |
पिंग यू इंडस्ट्रियल कंपनी लिमिटेड
पिंग यू इंडस्ट्रियल कंपनी लिमिटेडत्वरित मोड़ प्रोटोटाइप और छोटी मात्रा के निर्माण में विशेषज्ञ ग्राहकों के लिए एक पेशेवर और विश्वसनीय वन-स्टॉप पीसीबी समाधान प्रदाता है।टॉपफास्ट विदेशी व्यापार विकास के लिए जिम्मेदार हैउच्च गुणवत्ता और समय पर वितरण उत्पादों के साथ हम बाजार की व्यापक प्रशंसा जीता। हम "उच्च गुणवत्ता" और "त्वरित वितरण" के साथ, ग्राहक संतुष्टि पर ध्यान केंद्रित करना जारी रखेंगे,हम ग्राहकों के विश्वास के योग्य पीसीबी सेवा प्रदाता बनेंगे।.
लाभ
1पीसीबी कारखाने सीधे
2. व्यापक गुणवत्ता नियंत्रण प्रणाली
3प्रतिस्पर्धी मूल्य
4- 48 घंटे में तेजी से शिपमेंट का समय।
5प्रमाणपत्र (ISO/UL E354810/RoHS)
6निर्यात सेवा में 10 वर्ष का अनुभव
7कोई MOQ/MOV नहीं।
8उच्च गुणवत्ता, AOI (स्वचालित ऑप्टिकल निरीक्षण), QA/QC, फ्लाइंग पोर्टेबल, टेस्टिंग आदि के माध्यम से सख्त।
